系统概述
WS-1000“空中围栏” 无人机反制系统专门用来反制和打击无人机。
WS-1000“空中围栏” 无人机反制系统集成雷达探测、无线电侦测、光电探测等探测手段 ，再借助无线电有效干扰无人机数据链或卫星导航系统 ，最终使无人机迫降、被驱离或被诱骗至指定区域。或通过无人机网捕和激光打击等硬杀伤手段 ，对无人机进行打击。

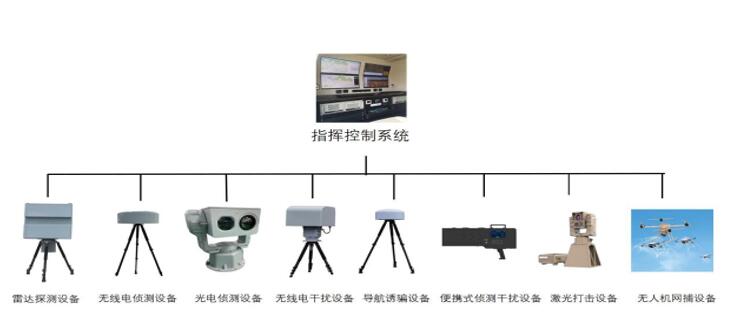

民用反无系统组成
研发背景
面对无人机威胁 ，我们反无系统可实现哪些功能 ?
1. 自动发现目标
2. 准确识别目标
3. 自动或手动干扰、诱骗、打击
4. 辅助抓捕操作者
5. 系统可扩展
雷达探测： 目标距离、方位、 高度、速度、飞行航迹
雷达探测页面
主 主要参数
工作频段:Ku频段
工作体制:线性调频连续波、相控阵、边扫描边跟踪
探测距离:>15km(RCS=0.5m2)
>6km(RCS=0.01m2)
测距精度:≤6m
方位精度:≤0.3°
俯仰精度:≤0.5°
距离分辨率:≤15m
方位覆盖:0°~ 360°
工作温度:-40℃~70℃
无线电侦测：探测和识别无人机数据链、 图像传输的频谱信息。
无线电侦测设备界面
主要指标
探测频段:300MHz~6GHZ
探测距离:>5km(对EIRP为100mw的无人机)
>20km(对EIRP为2W的无人机)
水平探测角度:0°~360°
信号模式:无人机测控信号、图传/遥控信号
控制接口:100M网口(UDP/TCP)
工作温度:-40℃~70℃
光电侦测：在雷达引导下对无人机进行识别、跟踪
光电侦测光电侦测设备界面
• 防护等级： 可见光探测距离： ≥4.5km(典型目标大疆精灵4无人机)
• 工作温度： 红外探测距离： ≥ 3km(典型目标大疆精灵4无人机)
无线电干扰设备：对空中目标进行定向电子干扰
主要指标
干扰频段:300MHz~6GHZ
干扰距离:>5km
作用范围 :水平 0°~ 360°
伺服控制方式:自动控制(通过软件下发命令)
控制接口:网口100/1000Mbps
具有通过系统软件对发射功率进行调节的功能
防护等级:IP66
工作温度:-40°C~70°C
无线电干扰：对空中目标进行全向电子干扰
主要指标
干扰频段:400MHz、900MHz、2.4GHz、5.2GHz5.8频段,覆盖GPS、BD、GLONASS、Galileo导航频点
干扰距密:>1.5km
水平拦截角度:0°~360°
干扰方向:全向干扰
环境适应性:-40℃~70℃
导航诱骗设备可以将目标诱骗到一个预先设定的位置
主要指标
工作频段:覆盖GPS、BD、(GLONASS、Galileo卫星导航
频段，干扰频段可选
作用距离:>5km
外部接口:网络端口100/1000Mbps
天线发射方式:全向(或根据客户需求定制)
环境适应性:-40°C~70°C
导航诱骗设备可以将目标诱骗到一个预先设定的位置
主要指标
工作频段:覆盖GPS、BDS、GLONASS、Galileo卫星导航频段
全向诱骗距离:>10km
定向诱骗距离:>20km
对外接口:网口
工作温度:-40℃~70℃
便携式侦测和干扰设备
主要指标·侦测频段:
830MHZ-880MHZ880MHZ-930MHZ
1430MHZ-1444MHZ2400MHZ-2500MHZ5150 MHZ -5250 MHZ;5725MHZ-5875MHZ干扰频段:
830MHZ-880MHZ
880MHZ-930MHZ
1430MHZ-1444MHZ;
1550 MHZ -1620 MHZ;
2400MHZ-2500MHZ)
5150 MHZ-5250 MHZ
5725MHZ-5875MHZ;
侦测距离:>2km
侦测角度:Horizontal coverage 360
干扰距离:>1km
设备重量:≤ 5kg
电源模式:锂电池供电
激光打击设备可以破坏无人机本体或其他薄弱环节 ，使其坠落或丧失主要功能的目的
主要指标
激光发射功率:>3kW
打击距离:≥800m
典型目标:大疆精灵4
无人机网捕设备可以用柔性网拦截目标
主要指标
飞行能力:最大飞行速度>45 m/s
最大飞行高度>2000m
续航时间≥20min
操作距离>8km
网捕击打距离:>10m
网的尺寸:3m*3m
云台相机对微型无人机的探测距离:>30m
机载雷达探测距离:≥90m
典型目标:飞行速度小于40m/s的旋翼无人机、FPV穿越机
指挥控制系统
指挥控制系统接收并综合来自雷达探测设备、无线电探测设备、光电探测设备的目标信息，绘制空域态势综合作战图，发出声光预警，根据程序设置自动或手动控制无线电干扰设备或导航诱骗设备反制目标，迫使它们降落、返回、飞行到预设区域。
